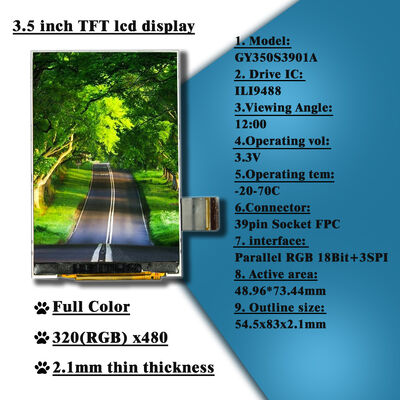

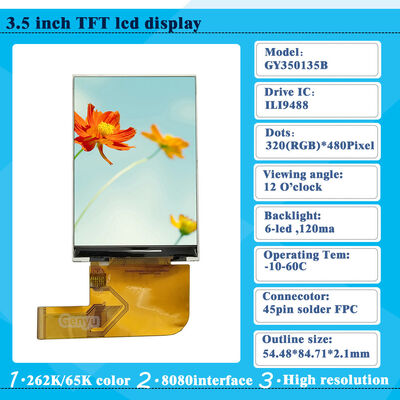

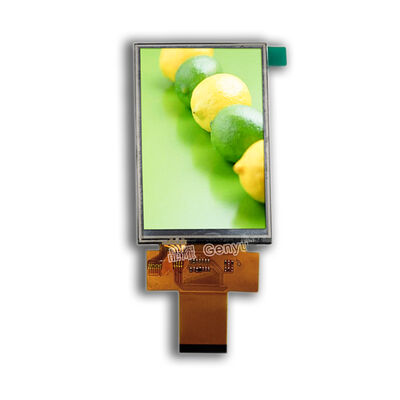

3.5 Inch 320x480 Resolution TFT LCD Display Module with Resistance Touch Panel for QR Code Display

ブランド名:	Genyu
MOQ:	10
価格:	Rp 60.494-77.778

詳細情報

製品説明

詳細情報

起源の場所:

広東省、中国

表示タイプ:

TFT

表示サイズ:

3.5インチ

解決:

320×480ピクセル

ドライブIC:

ILI9488

モジュールサイズ:

83.00x54.50x3.14mm

アクティブエリア:

73.44×48.96mm

電源:

3.3V

インタフェース:

16/18ビットパラレル、RGB、SPI

ピクセルの配置:

36M/12M/8M/5M//2M/1M

FPCピン:

40ピン

バックライト電流:

120ma

バックライト電圧:

3.2V

見る方向:

12時

タッチパネル:

抵抗式タッチパネル(RTP)

DOTマトリックス:

320RGB(縦)×480(縦)

ハイライト:

320x480 Resolution TFT LCD Display

3.5 Inch TFT LCD Module

Resistance Touch Panel TFT LCD Panel

製品説明

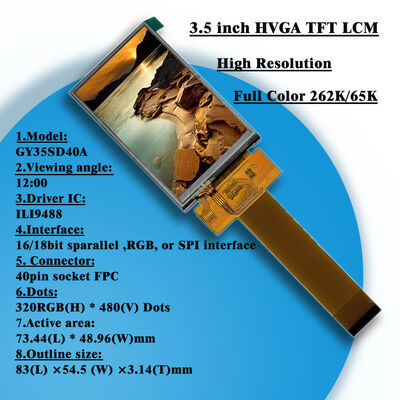

RGB 320x480 LCD Display ILI9488 LCD Module 3.5 inch TFT LCD Touch Screen

High-quality 3.5-inch TFT LCD display module with resistance touch panel, specifically designed for QR code display applications. Features ILI9488 drive IC and multiple interface options.

Pin Configuration

Pin	1	2	3	4	5	6	7	8	9-26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Symbol	LED-K	LED-A	GND	RESET	VSYNC	HSYNC	DOTCLK	ENABLE	DB17-DB0	SDI	SDO	RD	SCK/WR	RS	CS	TE	VCI	IOVCC	GND	YD	XR	YU	XL

Key Features

Display Type: 320RGB(H) × 480(V) Dots Matrix
Size: 3.5 inch TFT display
Drive IC: ILI9488
Pixel arrangement: RGB vertical stripe
Power supply: 3.3V
FPC: 40 pin connection type
Interface: 16/18 bits parallel RGB interface, SPI interface

Technical Specifications

Item	Description
Size	3.5 inch
Resolution	320 × 480
Touch	RTP (Resistance Touch Panel)
Interface	16/18 bits parallel, RGB, SPI interface
Operating voltage	3.3 V
LED Backlight supply	If=120mA, Vf=3.2V
Outline Dimension	83(L) × 54.5(W) × 3.14(T) mm
Active Area	73.44(L) × 48.96(W) mm
