3.2インチ TFT LCDディスプレイモジュール 240x320 解像度と平行 MCU 16 ビットインターフェイス

ブランド名:	Genyu
MOQ:	10
価格:	CN¥19.57-27.39

詳細情報

製品説明

詳細情報

起源の場所:

広東省、中国

表示サイズ:

3.2インチ

表示モード:

240*320

ドライブIC:

ILI9341V

インタフェース:

パラレルMCU 16ビット

視野角:

12時

バックライト:

白いLED

電源:

3.3V

モジュールサイズ:

55.04x77.7x2.4mm

アクティブエリア:

48.6*64.8mm

輝度:

260cd/m2

解決:

240RGBx320ピクセル

動作温度:

-10～60℃

表示タイプ:

TFT

構造:

液晶+IC+FPC+BL

見る方向:

12時

ハイライト:

3. 2インチ TFT LCD ディスプレイ

240×320の解像度TFT LCDモジュール

パラレルMCU 16Bitインターフェース LCDパネル

製品説明

3.2インチ 240x320 TFT LCDディスプレイモジュール

240x320解像度を備えたコンパクトな3.2インチTFT LCDモジュールで、家庭用電化製品向けに特別に設計されています。

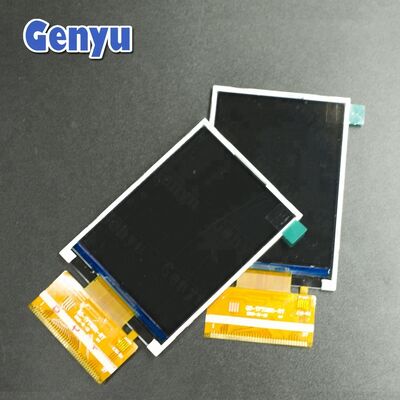

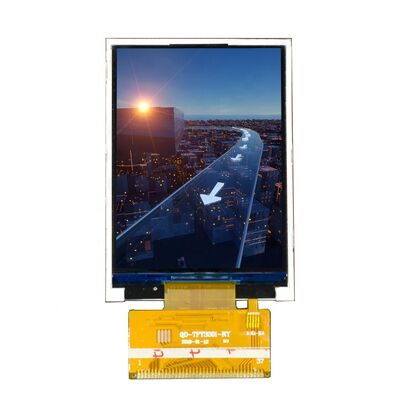

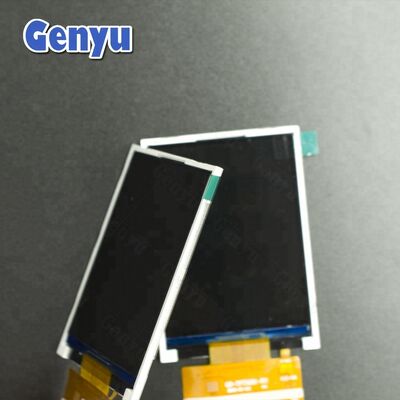

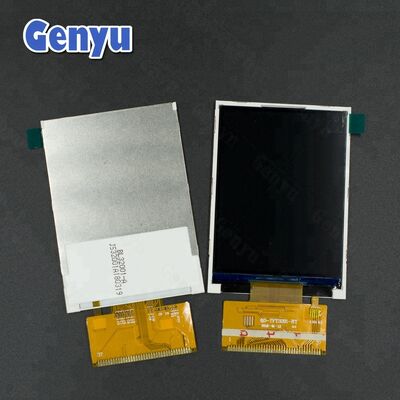

製品画像

技術仕様

ディスプレイタイプ	240RGB × 320ドット TFT LCD
画面サイズ	3.2インチ
インターフェース	パラレルMCU 16ビット / 8ビット
コントローラーIC	ILI9341V
輝度	260 cd/m²
電源	2.8V
解像度	240RGB × 320ピクセル
モジュールサイズ	55.04 × 77.7 × 2.4 mm
表示エリア	48.6 × 64.8 mm
表示方向	12時
動作温度	-10℃ ～ 60℃

ピン定義

ピン番号	ピン名	ピン番号	ピン名
1	GND	25	GND
2	VCC(2.8V)	26	YD
3	IOVCC	27	XR
4	CS	28	YU
5	RS	29	XL
6	WR	30-34	LEDK1-LEDK5
7	RD	35	NC
8	RESET	36	LEDA
9-24	DB1-DB17	37	IMO

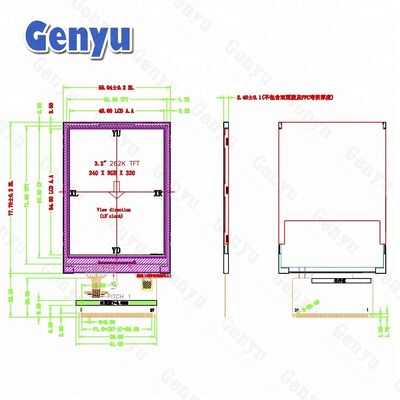

構造詳細

LCD + IC + FPC + バックライト統合モジュール設計

梱包と配送

支払い条件

T/T、ウェスタンユニオン、ペイパル - 支払い前にご連絡ください

納期

支払い後3営業日以内に発送
DHL/UPS/FedEx/TNT: 2-5営業日
EMS: 7-10営業日
CPAM/HKPAM: 10-30営業日

梱包

帯電防止バッグまたはバブルバッグ（サンプル用）
プラスチックパレット
カートンボックス

当社の強み

詳細データシート:画面/モジュール/ドライバーICの仕様とアプリケーション回路を含む完全な技術文書
ソースコードサポート:包括的なソースコードまたは初期化コードを提供
テクニカルサポート:経験豊富なエンジニアリングチームによる包括的な技術サービス
カスタマイズサービス:カスタムFPC、PCB、モジュール設計が可能
ソリューション開発:お客様の要件に合わせた特殊機能ソリューション

品質とサービスへのコミットメント

テクニカルサポート:開発プロセス全体で利用可能

品質保証:全製品にエイジングテストを実施し、100%の目視および電気的検査を実施

製品互換性:アップグレードの事前通知と完全な後方互換性

保証:12ヶ月の製品保証期間

よくある質問

生産能力

30,000m²の生産施設、LCD/LCM部門に800名以上の人員

品質管理

ISO9001、RoHS、CE認証取得、最初から最後まで包括的な品質管理

最小注文数量

標準モデルに厳格な制限はありません。カスタムモデルのMOQはLCDサイズによります

リードタイム

標準モデル: 在庫または1-2週間。カスタムモデル: 5-6週間

サンプル

中国国内は送料無料。カスタムLCDは通常5-8個の無料サンプル

カスタマイズ

TN、HTN、STN、FSTN VA/BTN LCDディスプレイおよびタッチパネルを含む完全なOEMサービスを提供

製品範囲

LCDディスプレイ、AMOLEDディスプレイ、OLEDディスプレイ、TFT LCD、バックライト、カスタムLCD、COG LCD、COB LCDモジュール、TFT LCDモジュール、グラフィックLCDディスプレイ、セグメントLCD、128x64 LCD

テクニカルサポート

完全な技術図面、ドライバーICデータ、初期化コード、エンジニアリングサポート

工場所在地

深センと江西省の工場 - 深セン宝安空港または深セン北駅からの送迎サービスあり。見学歓迎

連絡先情報

担当:Erica

経験:マイクロLCDパネル製造で20年の経験

提供サービス:

小ロット注文受付
競争力のある価格での高品質
保証された量産リードタイム
無料テクニカルサービス
各注文に十分なスペアパーツを提供
