| ブランド名: | Genyu |
| モデル番号: | GY12864-91 年 |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | T/T、Paypal、ウェスタン・ユニオン、MoneyGramのクレジット カード |
| 供給能力: | 月に150万個 |

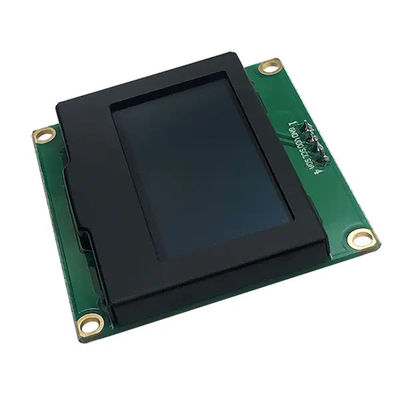

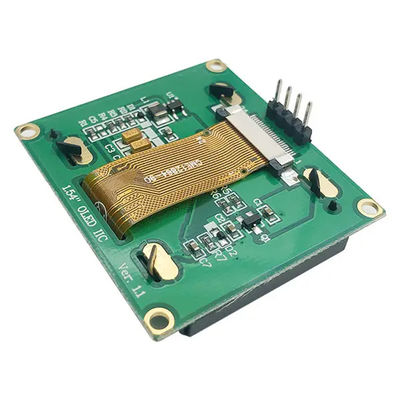

1.54インチ OLEDスクリーン 青い 大きいPCBボード 128x64 ピクセル SSD1309 I2C インターフェース
主要な特徴:
インターフェースサポートしている:I2CあるいはSPI通信プロトコルです これは多くのマイクロコントローラと互換性がありますアルドゥーノ,ラズベリーパイ,ESP32などなど
ディスプレイ技術: SSD1309は制御するために使用されますOLED (有機発光ダイオード)スクリーンには優れたコントラストと低電力消費があり,各ピクセルは個別に照明される (バックライトがない).
低電力消費: OLED画面は,特に暗いコンテンツを表示する際の低電力消費で知られています. オンになっているピクセルのみに電力を消費しているため (バックライトは必要ありません).
高コントラストと広い視角: OLEDディスプレイは大きなコントラスト比を持ち,深黒と鮮やかな色 (適用される場合) を提供し,広い視角を提供します.
詳細なパラメータ:
| 1 | ブランド名 | ゲンユ |
| 2 | モデル番号 | GY12864-91 年 |
| 3 | 表示モード | OLED (有機発光ダイオード) |
| 4 | 色を表示する | 青い |
| 5 | パネルのサイズ | 1.54インチ |
| 6 | ドットマトリックス | 128*64 ピクセル |
| 7 | モジュールのサイズ |
47.0 ((W) x 43.0 ((H) x 13.8 ((D) mm
|
|
8 |
ビューエリア |
37.06 (W) x19.52 (H)mm |
| 9 | アクティブ エリア |
35.06 (W) x17.52 (H)mm
|
| 10 | ポイントサイズ | 0.254(W)x 0.254 ((H) mm |
| 11 | ドットピッチ | 0.274 (W) × 0.274 (H)mm |
| 12 | ドライブIC | SSD1309 |
| 13 | インターフェース | I2C |
| 14 | 動作温度 | -40~+70°C |
| 15 | 電圧 | 3~5V |
| 16 | PINピッチ | 2.54mm |
OLED画面 (0.42インチ~3.12インチ):
主に0.42",0.49",0.66",0.78",0.87",0.91",0.96",1.12",1.21",1.3",1.5",1.54",1.92",2.08",2.23",2.42",2.7",3.12"など 小型中型OLEDディスプレイを開発しています
1.54インチPMOLEDディスプレイとマイクロコントローラ (Arduinoなど) をインターフェースする方法:

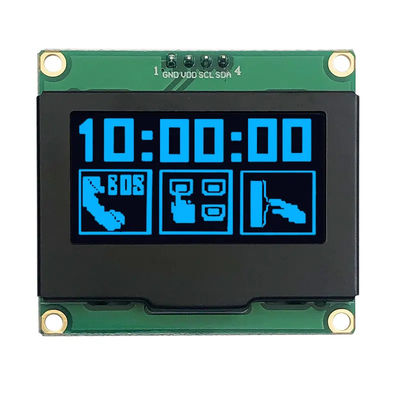

I2C用のワイヤリング:
VCC3.3Vまたは5V (ディスプレイ電圧要件を確認)
GNDGND に
SCLSCL (Arduino Uno上のA5) に
SDASDA (Arduino UnoのA4) に
SPI用のワイヤリング:
VCC3.3Vまたは5Vまで
GNDGND に
SCK(シリアルクロック) Arduino のデジタルピン 13 に
MOSIArduinoのデジタルピン11に
CS(チップを選択) デジタルピン (例えば,10) に
DC(データ/コマンド) をデジタルピンに (例:9)
RES(リセット) デジタルピン (例:8)
図書館図書室はアダフルーツ SSD1306(OLEDディスプレイの場合) またはU8g2このライブラリでは,図形,テキスト,画像を描くなどの様々な機能がサポートされています.
A. 1) カスタムセグメントLCDディスプレイ
2) モノクロムグラフィック/ドットマトリックスLCDディスプレイモジュール
(3) についてマイクロOLEDディスプレイモジュール
4) カラー型TFT液晶ディスプレイパネル
5) LED バックライト
2Q: あなたの工場はどこですか?
A について私たちの事務所は,広東の深zhenにあり,工場は江西省にあります.
5Q: OLEDディスプレイの価格が下がるでしょうか?
A:はい,より安い価格で,より大きい量で注文します.
6Q: 製品の品質をどのようにコントロールしますか?
A: すべての製品は出荷前に100%検査されています.
