| ブランド名: | Genyu |
| モデル番号: | GY12864-48 |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | T/T、Paypal、ウェスタン・ユニオン、MoneyGramのクレジット カード |
| 供給能力: | 月に150万個 |

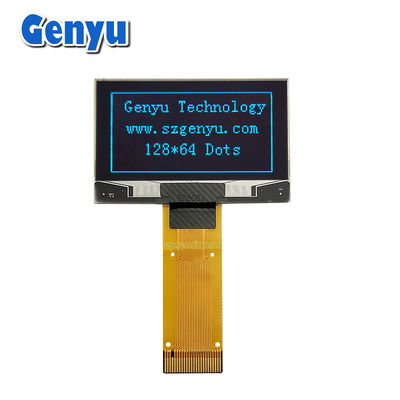

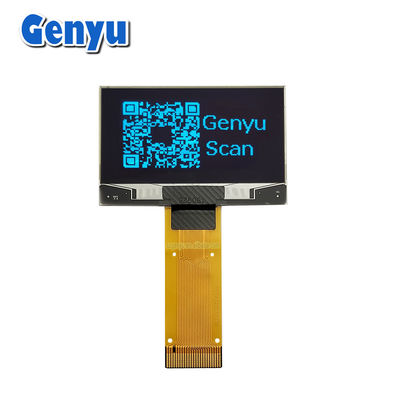

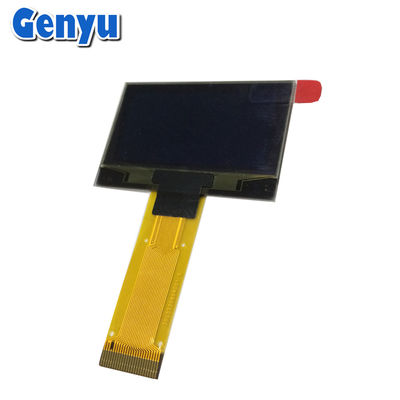

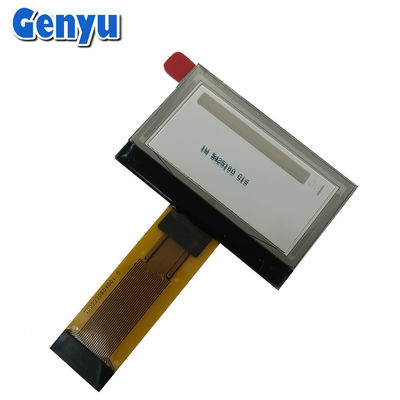

1.54インチ OLEDディスプレイ パネル 青色 128x64点 24PIN シリアルインターフェース
について1.54インチ OLED SPD0301OLEDディスプレイは小さなモノクロまたはカラー OLEDディスプレイで,SPD0301組み込みシステム スマートウォッチ フィットネストレーカー その他の携帯機器で 使われています
SPD0301 コントローラ概要:
についてSPD0301OLEDドライバ/コントローラで,両方をサポートします.モノクロムそして色 OLED通常は小型で低電力アプリケーションで使用されます.SPI(そして,潜在的にI2C) インターフェースは,マイクロコントローラーとの通信を目的とする.
その間SPD0301OLEDコントローラなど一般的ではありません.SSD1306,Arduinoやその他のマイクロコントローラで使用するために,いくつかのライブラリで依然として広くサポートされています.
詳細なパラメータ:
| 1 | ブランド名 | ゲンユ |
| 2 | モデル番号 | GY12864-48 |
| 3 | 表示モード | OLED (有機発光ダイオード) |
| 4 | 色 | 青い |
| 5 | サイズ | 1.54インチ |
| 6 | ドットマトリックス | 128*64 ピクセル |
| 7 | モジュールのサイズ |
42.04 (W) x27.22 (H) x1.41 (D) mm
|
| 8 | ビューエリア | 37.052 (W) × 19.516 (H)mm |
| 9 | アクティブ エリア |
35.052 (W) x17.516 (H)mm
|
| 10 | ポイントサイズ | 0.254 ((W) *0.254 ((H) mm |
| 11 | ドットピッチ | 0.274 ((W) *0.274 ((H) mm |
| 12 | ドライブIC | SPD0301ZD |
| 13 | インターフェース |
6800/8080 インターフェース,4ワイヤのシリアルインターフェース,I2C について
|
| 14 | FPCコネクタ | 24PIN,ソケットタイプ |
| 15 | FPCピッチ | 0.5mm |
| 16 | 駆動方法 | VDD=1.65V~3.3V,Vin=11.5~12.5V |
| 17 | 視角 | 160° |
OLED画面 (0.42インチ~3.12インチ):
主に0.42",0.49",0.66",0.78",0.87",0.91",0.96",1.12",1.21",1.3",1.5",1.54",1.92",2.08",2.23",2.42",2.7",3.12"など 小型中型OLEDディスプレイを開発しています
1.54インチ OLED SPD0301 (SPIインターフェイス) のピノウット:
典型的なピナウットは1.54インチSPD0301 OLEDディスプレイ治療法としてSPIインターフェースは次のようになります:
VCC: 電源 (通常3.3Vあるいは5V) について
GND地面から
CS (チップ選択):SPIチップ 選択ピン
SCK (シリアルクロック)SPI 時計のピン
SDI (MOSI): マスターアウト スレーブイン (SPIデータ入力ピン)
DC (データ/コマンド): データ/コマンド・ピン,データとコマンドの区別に使用される.
RES (リセット): ディスプレイのピンをリセットします.
VCC電源のピン
GND固定ピン
A. 1) カスタムセグメントLCDディスプレイ
2) モノクロムグラフィック/ドットマトリックスLCDディスプレイモジュール
(3) についてマイクロOLEDディスプレイモジュール
4) カラー型TFT液晶ディスプレイパネル
5) LED バックライト
2Q: あなたの工場はどこですか?
A について私たちの事務所は,広東の深zhenにあり,工場は江西省にあります.
5Q: OLEDディスプレイの価格が下がるでしょうか?
A:はい,より安い価格で,より大きい量で注文します.
6Q: 製品の品質をどのようにコントロールしますか?
A: すべての製品は出荷前に100%検査されています.
