| ブランド名: | Genyu |
| モデル番号: | GY091BD01W |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | T/T、Paypal、ウェスタン・ユニオン、MoneyGramのクレジット カード |
| 供給能力: | 月に150万個 |

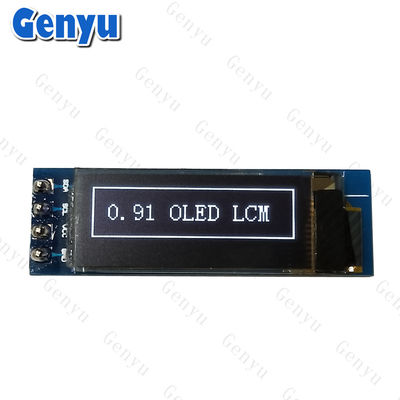

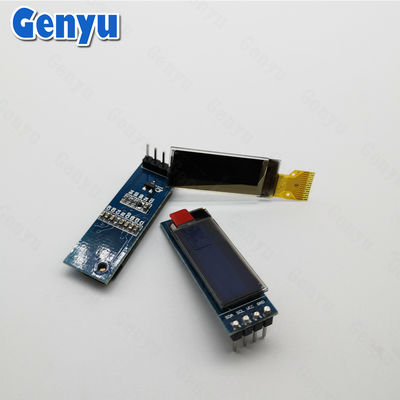

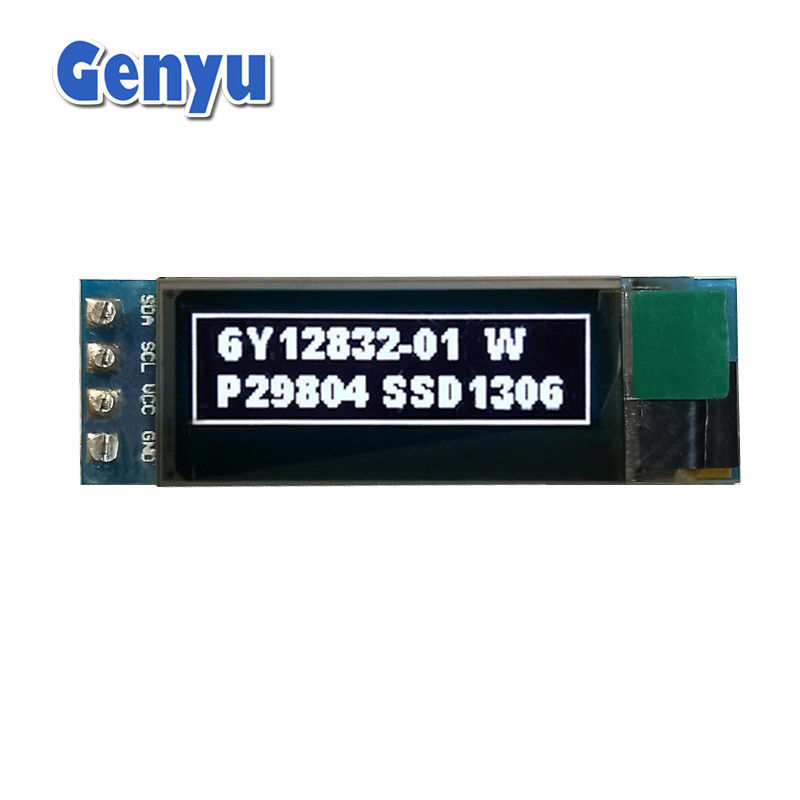

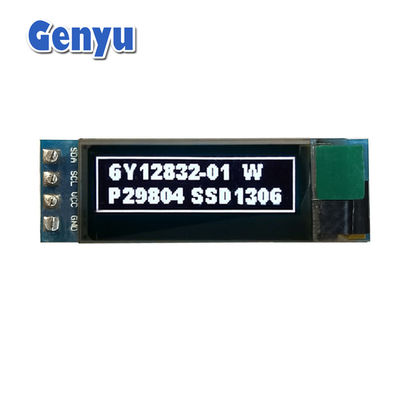

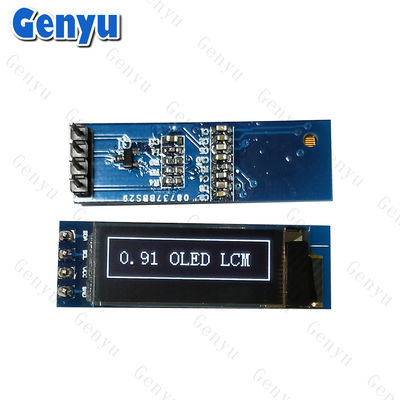

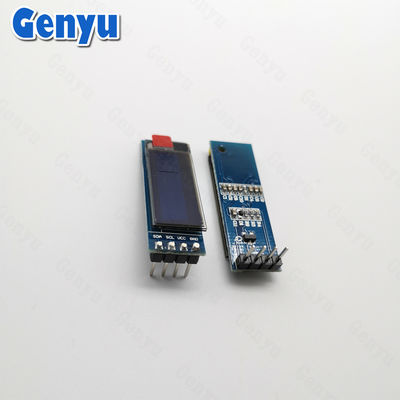

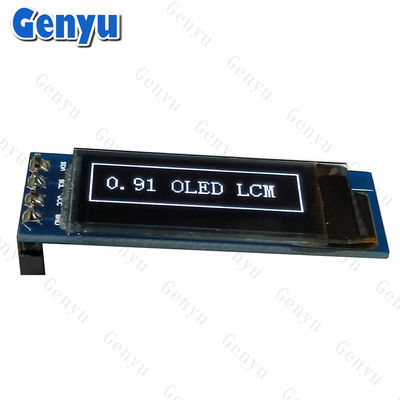

0.91インチ OLEDディスプレイ モジュール 白 128x32 点 SSD1306 4PIN I2C インターフェース
共通の特徴:
画面のサイズ:
横切りの大きさ0.91インチ
決議:128×32小型のディスプレイでは最も一般的です
OLEDタイプ:モノクロム画面の表面にモノクロム(通常は白色,青色,黄色) つまり,黒い背景に1つの色を表示する
インターフェース:
I2C■ ほとんどの0.91インチのOLEDモジュールはI2C通信のためのインターフェースで,データラインが2つしか必要ありません (SDAデータとSCLI2Cは,よりシンプルな配線とより遅い通信速度のために便利です.
SPI■ 0.91インチ OLED モジュールもサポートできるSPI(Serial Peripheral Interface) は,より高速なデータ転送を可能にしますが,追加のワイヤリングが必要です.
ドライバーIC:SSD1306これは最も人気のあるOLEDコントローラの一つで,0.91インチモジュールで広く使用されています.
電源:OLEDディスプレイは比較的低電力背景照明を必要としないため,それぞれのピクセルは光を放つ.しかし,彼らはまだ3.3Vあるいは5V(モデルによって) 動作する.
PCB 装着:硬いPCB硬いPCBが付属しています.埋め込みあるいは静止している手持ちデバイスやセンサーやガジェットなどのアプリケーションです
詳細な仕様:
| 1 | ブランド名 | ゲンユ |
| 2 | モデル番号 | GY091BD01W |
| 3 | 表示モード | OLED (有機発光ダイオード) |
| 4 | 色 | ホワイト |
| 5 | サイズ | 0.91インチ |
| 6 | ドットマトリックス | 128*32 ピクセル |
| 7 | モジュールのサイズ | 38.0 (W) *12.5 (H) *11.9 (T) mm |
| 8 | ビューエリア | 24.384 ((W) *7.584 ((H) mm |
| 9 | アクティブ エリア | 22.384 ((W) *5.584 ((H) mm |
| 10 | ポイントサイズ | 0.159 ((W) *0.159 ((H) mm |
| 11 | ドットピッチ | 0.175 (W) *0.175 (H) mm |
| 12 | ドライブIC | SSD1306BZ |
| 13 | コネクタ | COG+FPC |
| 14 | インターフェース | SPI |
| 15 | 動作温度 | -40~+85°C |
| 16 | RoHS に準拠する | そうだ |
OLED画面 (0.42インチ~3.12インチ):
主に0.42",0.49",0.66",0.78",0.87",0.91",0.96",1.12",1.21",1.3",1.5",1.54",1.92",2.08",2.23",2.42",2.7",3.12"など 小型中型OLEDディスプレイを開発しています
Arduino で 0.91 インチ OLED PCB を使う方法:
0.91インチ OLED ディスプレイをアルドゥーノ(または他のマイクロコントローラー) では,次の基本手順を実行します.
1.ディスプレイの配線:
I2Cインターフェース (最も一般的な):
VCCArduino の 3.3V または 5V ピン (ディスプレイ仕様に応じて) に
GNDArduinoのGNDピンに
SCLコンピュータのスライドをクリックします
SDAコンピューターのSDAピンに
SPI インターフェース(該当する場合は):
VCCArduinoの 3.3Vまたは 5Vのピンに
GNDGNDのピンに
SCK(シリアルクロック) SCKピンに Arduino.
MOSIArduinoのMOSIピンに
CS(チップ選択) を Arduino の任意のデジタルピン (例えば,ピン10) に
A. 1) カスタムセグメントLCDディスプレイ
2) モノクロムグラフィック/ドットマトリックスLCDディスプレイモジュール
(3) についてマイクロOLEDディスプレイモジュール
4) カラー型TFT液晶ディスプレイパネル
5) LED バックライト
2Q: あなたの工場はどこですか?
A について当社の事務所は広東の深zhenにあり,工場は江西省にあります.
5Q: OLEDディスプレイの価格が下がるでしょうか?
A:はい,より安い価格で,より大きい量で注文します.
6Q: 製品の品質をどのようにコントロールしますか?
A: すべての製品は出荷前に100%検査されています.
