ハンドヘルドデバイス向けSPIインターフェースおよびST7567駆動IC搭載COG LCDディスプレイ（ホワイトまたはブルーバックライト搭載）

ブランド名:	Genyu
MOQ:	1
価格:	$1.90-2.40

詳細情報

製品説明

詳細情報

起源の場所:

広東省、中国

表示タイプ:

FSTN、透過型、ポジティブ

解決:

128x64ドット

駆動方式:

1/65 デューティ、1/9 ベイ

視野角:

6時

インタフェース:

SPI インターフェイス

ドライブIC:

ST7567

モジュールサイズ:

58.5×39.7×5.2mm

バックライト:

白または青

表示エリア:

53.60×28.60mm

使用温度:

-10～60℃

保管温度:

-20~70 °C

接続タイプ:

コグ+ FPC

電源:

Vop=8.2V; Vdd=2.8V

表示サイズ:

2.15インチ

ピン数:

ハイライト:

SPI インターフェイス COG LCD ディスプレイ

ST7567 ドライブ IC FSTN ポジティブ LCD

白または青のバックライト 128x64 ドット LCD

製品説明

COG LCDディスプレイ 128x64ドットスクリーン ST7567コントローラー搭載

ハンドヘルドデバイスおよび組み込みアプリケーション向けに特別に設計された、128x64ドットマトリクス解像度を備えた高品質FSTNポジティブLCDディスプレイ。

SPIインターフェースピン構成

ピン	1	2	3	4	5	6	7	8	9	10
シンボル	CS1B	/RES	A0	D6(SCL)	D7(SDA)	VDD	VSS	V0	XV0	VG

技術仕様

ディスプレイタイプ: FSTN LCDスクリーン、128x64ドットマトリクスディスプレイ
テクノロジー: トランシブLCDスクリーン、ポジティブタイプ
インターフェース: 4線SPI
ドライブIC: ST7567 (COG - Chip On Glass)
視野角: 6時
電源: Vop=8.2V; Vdd=2.8V
バックライトオプション: 白色または青色LED

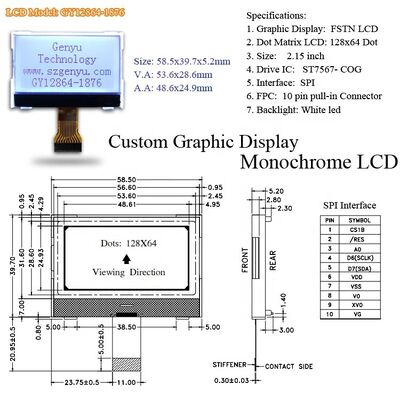

物理的寸法

構造: LCD + IC + FPC + BL

モジュールサイズ: 58.50×39.70×5.20 mm

表示領域: 53.60×28.60 mm

動作温度: -10℃～60℃

保管温度: -20℃～70℃

接続: COG + FPC

追加の技術情報が必要ですか？ FPCコネクタピン図またはカスタムLCDレイアウトデザインが必要ですか？技術チームにお問い合わせください。

製品モデル

GY12864-1876W: 白色バックライト付きポジティブLCD
GY12864-1876B: 青色バックライト付きポジティブLCD

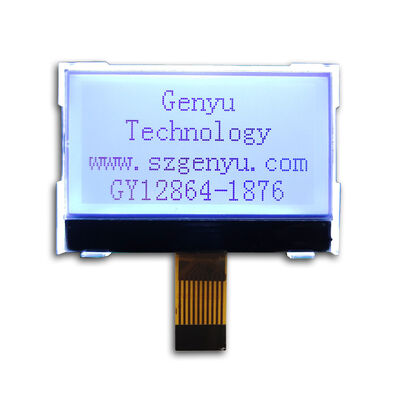

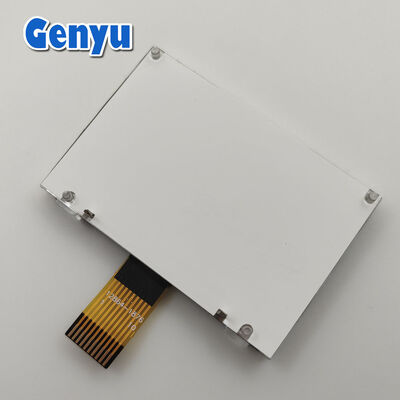

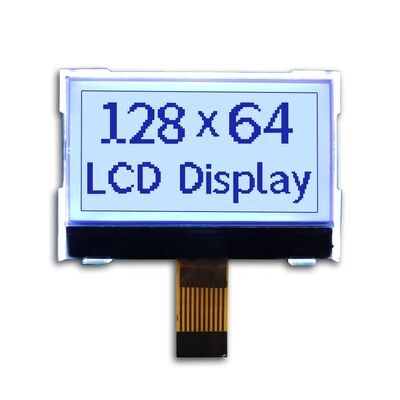

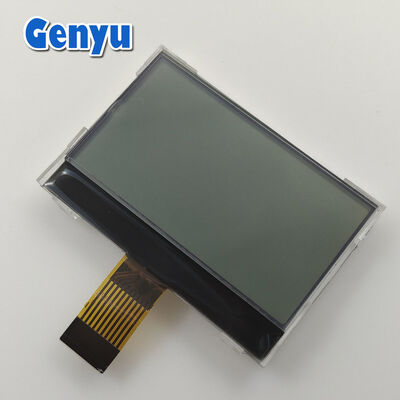

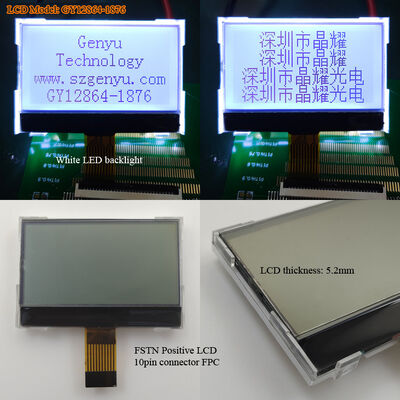

製品画像

関連LCD製品

1.7インチ 128×64 COG LCD: PCBボード付き、FSTNポジティブLCDディスプレイ、COB LCD 14ピン UC1701ドライブIC、SPIインターフェース
2.76インチ 19264 LCD: FSTNポジティブ/ネガティブLCDディスプレイ、COG LCD 24ピン UC1604ドライブIC、SPIインターフェース
2.7インチ 12864 LCD: FSTNポジティブ/ネガティブLCDディスプレイ、COG LCD 24ピン UC1604ドライブIC、青色または白色バックライト
1.46インチ小型スクリーン: 128×64ドットマトリクスグラフィックLCD、FSTN COG 14ピンコネクタ、白黒モノクロLCDスクリーン

注文とサポート

支払い条件

T/T、ウェスタンユニオン、ペイパル。お支払い前にご連絡ください。

配送オプション

お支払い確認後、3営業日以内に発送いたします。
DHL/UPS/FedEx/TNT: 2～5営業日
EMS: 7～10営業日
CPAM/HKPAM: 10～30営業日

梱包

帯電防止バッグまたはバブルバッグ（サンプル用）
プラスチックパレット
カートンボックス

技術仕様、カスタム要件、または大量注文の価格については、今すぐ当社のLCDスペシャリストにお問い合わせください。
